3Dスキャンデータを CAD モデルへ高速変換
Geomagic Design Xは、3Dスキャンデータを使用したリバースエンジニアリングソフトウェアで履歴ベースのCAD機能と、3Dスキャンデータで取得した点群やメッシュデータの高レベルな処理機能を兼ね備えた業界唯一のソフトウェアです。
DesignXで作成したデータは既存のCADソフトウェアと互換性のある、ソリッドモデルを作成することができます。
スキャンデータを正確にフィーチャベースCADへ

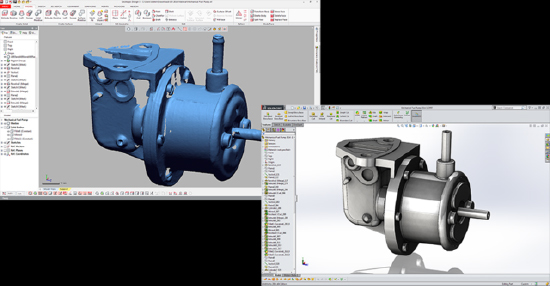

Geomagic Design X は、3Dスキャンしたデータを高品質なフィーチャベースのCADモデルに変換することが可能です。
ソリッドモデル抽出、有機3Dスキャンに基づいた正確な精密サーフェース作成、メッシュ、点群処理を組み合わせて、CADモデルの作成を行うことができ、スキャンデータベースの設計を行うことができます。
お持ちのCAD環境に適応
従来の設計プロセスに3Dスキャナーを追加することで、従来の作業一部をより早く処理することができます。
Geomagic Design X は、特許取得済みの LiveTransfer テクノロジーを使用することで、SOLIDWORKS®、Siemens NX®、Solid Edge、Autodesk Inventor®、PTC Creo®、Pro/ENGINEER® へネイティブに出力でき、設計エコシステム全体を補完します。
これによりスキャンデータを既存のCAD環境に素早く移行することができます。
アイデアから商品化への時間短縮
製品のアイデアから設計完成までの時間を短縮します。
プロトタイプや既存の部品などをスキャンしデータ化することで、手作業で測定し0からCADモデルを作成していた時間を大幅に削減できます。
新たな設計手法の確立
データからの物づくりではなく、実物をスキャンしたデータから設計を開始することができます。
Geomagic Design X を使えば、3Dスキャナーから編集可能なフィーチャーベースのCADモデルを作成し、既存のエンジニアリング設計プロセスと簡単に統合できます。
オンリーワンをより簡単に
人間の身体にぴったりフィットすることが求められるカスタマイズ部品などの作成もGeomagicDesignXであれば従来のプロセスよりも簡単に作成が可能です。
3Dスキャンしたこの世に1つしかないデータを基に設計することでオーダーメイド品もより簡単に作成可能です。
| Geomagic® Design X™ 製品仕様 | |
|---|---|
| 製品名 | Geomagic® Design X™ |
| サポートOS |
Windows 7 Windows 8 Windows 10 注：* Parallelsを含む仮想環境を使用した設定はサポートされていません |
| CPU |
最低2 GHzのクロック速度*を持つIntel®およびAMD®プロセッサ 推奨：マルチコアプロセッサ。 ハイパースレッディングと3 GHzを超えるクロック速度は有益ですが、バランスの取れたコアと組み合わせる必要があります。 |
| RAM | 最小：8 GB |
| HDD |
30GB以上を推奨 一時ファイルキャッシュには、1億ポイントごとに約3GBの空きディスク容量が必要です。 推奨：256GB以上の容量を持つSSDまたは10000 RPM HDD |
| ディスプレイ |
32ビットトゥルーカラーが必要 最小解像度：1280 x 960 推奨解像度：1280 X 1024以上 |
| GPU |
ビデオカードRAM：4GB以上 ビデオカードフレームワーク：OpenGL 4.0以上をサポートする必要があります シリーズ：NVIDIA GeForce 900シリーズまたはNVIDIA Quadro相当以上 AMD Radeon 400シリーズまたはRadeon Pro相当以上 注意： 推奨されていないカードを使用すると、ランダムなクラッシュ、グラフィックの異常、またはデータの破損を招く可能性があります。 ご自身の責任で、推奨されていない構成を使用してください。 |
| その他 |
スクロール付き3ボタンマウス サウンドカード キーボード ネットワークカード Internet Explorerバージョン7.x以上 Adobe Acrobat / Readerバージョン5.x以上 レポートツール用のMicrosoft Office 2003、2007、または2010 Microsoft Windowsインストーラ3.0 Microsoft DirectX 9.0c以降 Microsoft .NET 4.0または4.5 Framework |
様々な利用シーン
非接触計測
3D検査、品質管理
リバースエンジニアリング
プロダクトデザイン
